La industria de la manufactura en general requiere mediciones confiables a fin de llevar a cabo un adecuado control de calidad en el proceso de producción, los patrones y calibres que controlan las dimensiones en los procesos de producción deben ser calibrados y deben se trazables a patrones primarios.
El laboratorio de Patrones y Calibres ofrece los servicios de calibración a patrones de medida de diámetro interno y externo, así como a patrones roscados. El laboratorio inició sus operaciones desde 1994, adquiriendo desde entonces amplia experiencia en la calibración de patrones de diámetro.
Para llevar a cabo los propósitos del laboratorio, se cuenta con un recinto de 5.6 m x 5.6 m x 3 m con ambiente controlado a ± 0.5 °C y patrones de la más alta exactitud, empezando por el patrón nacional de ángulo plano e instrumentación y patrones de trabajo tales como: autocolimadores, niveles electrónicos, láser interferómetro, bloques angulares, polígonos ópticos, mesas a índice, escuadras cilíndricas y planas, mesas de planitud y mesas ópticas entre otras.
Equipo utilizado

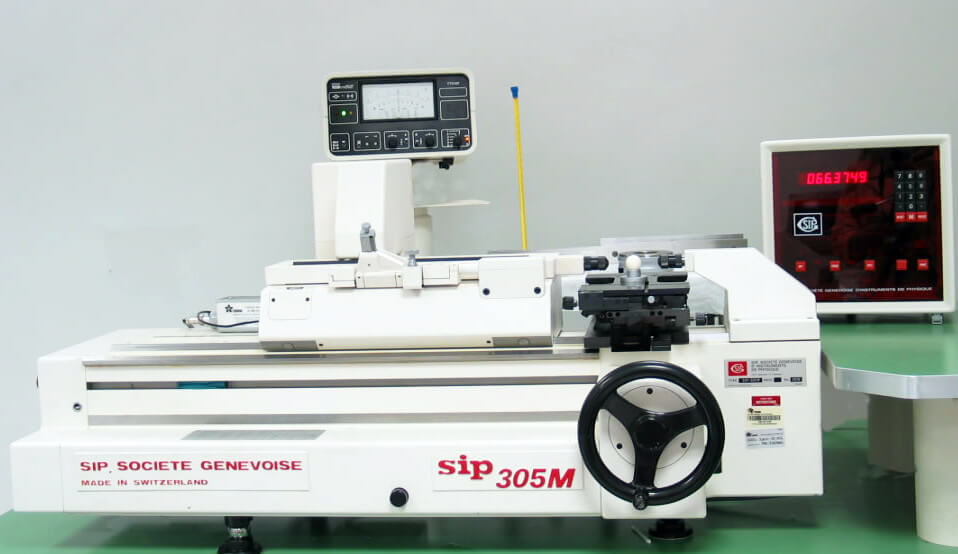

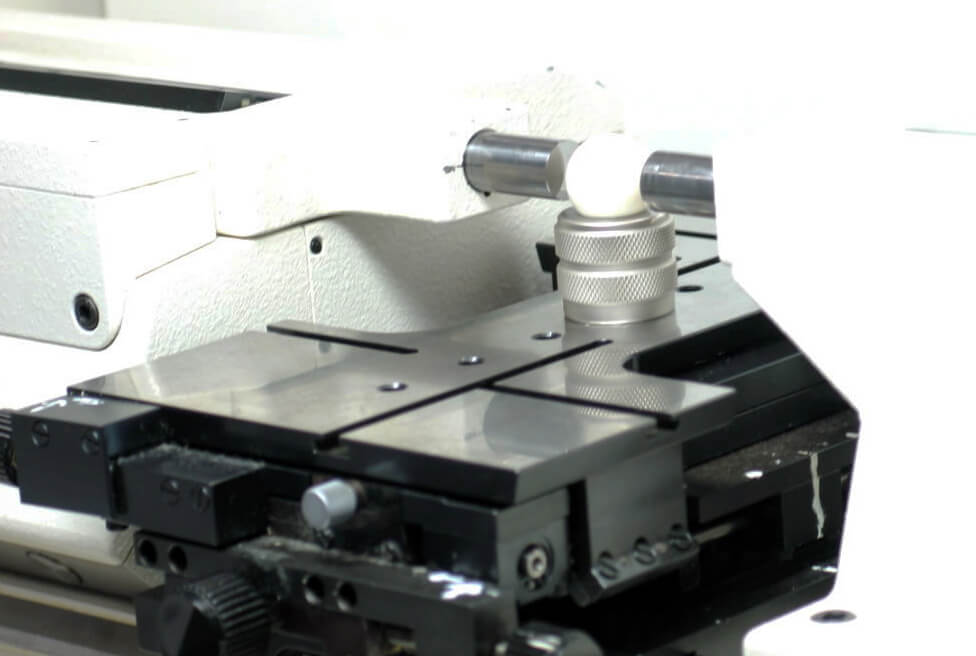

Se utiliza una máquina de medición de un eje SIP modelo 305m con alcance de 300mm en mediciones externas y hasta 205mm en mediciones internas, juegos de bloques patrón calibrados por interferometría absoluta y patrones de diámetro internos y externos tanto lisos como roscados. También se cuenta con palpadores inductivos con resolución de 10nm y cabezas láser para la calibración y verificación de patrones internos y algunos servicios especiales que requiera la industrial.
Incertidumbre de medición: (k=2) ± (0.18 + 0.4L) µm L en m
Servicios
Bloques patrón angulares

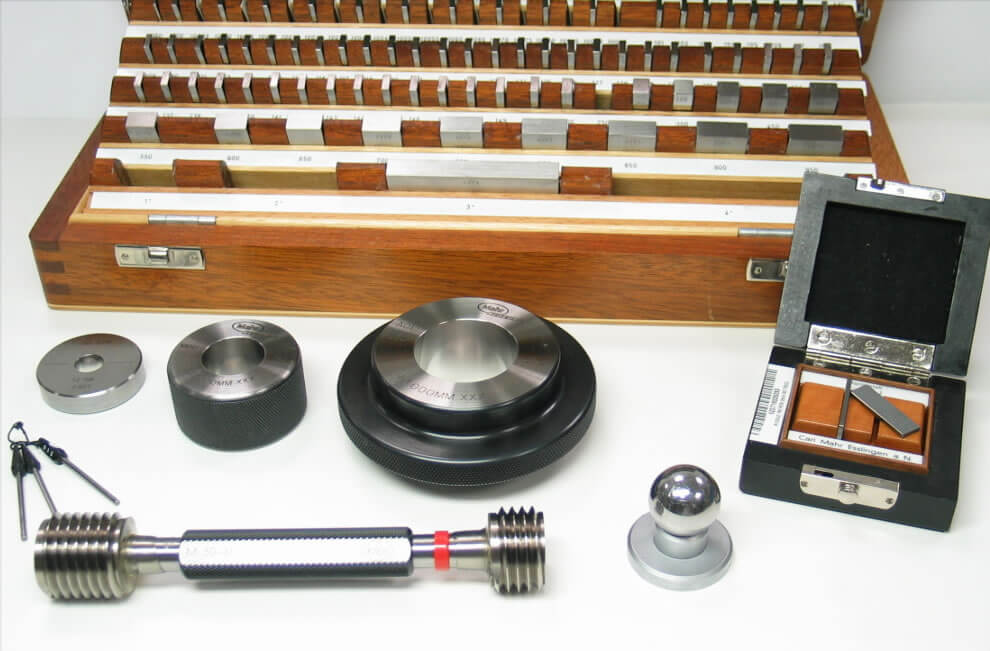

- Calibración de patrones de diámetro externo (plug gages)
- Calibración de patrones de diámetro interno (ring gages)

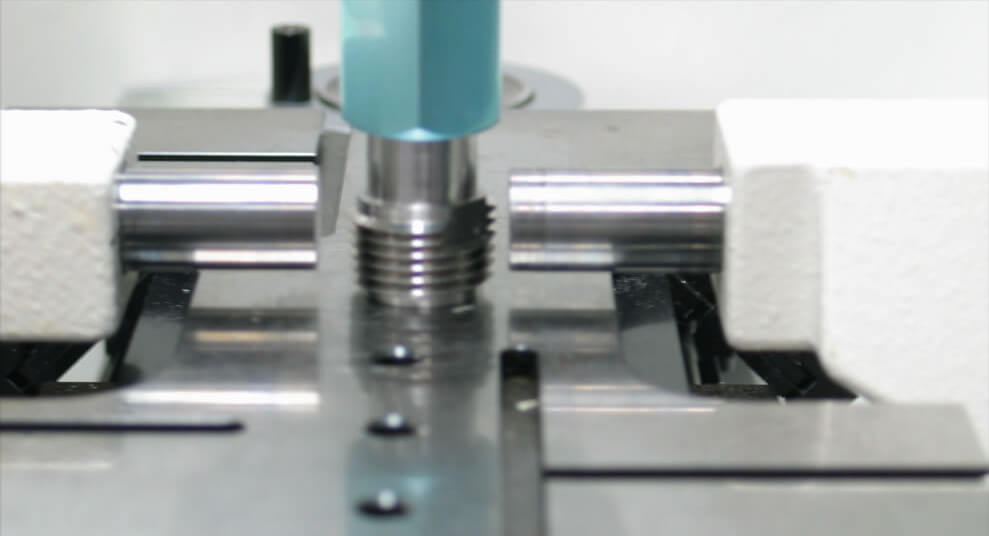

- Calibración de patrones roscados externos (thread plug gages)
- Calibración de patrones roscados de diámetro internos (thread ring gages) en sistema métrico y sistema inglés.
- Calibradores de indicadores de cuadrante con resolución de 0.2 µm ó mejor
- Calibración de transductores de desplazamiento (LVDT) con resolución mejor ó igual que 0.1 µm
- Calibración de diámetro en esferas de referencia
Servicios especiales
- Medición de Patrones de desplazamiento lineal
- Calibración de barras largas hasta 250 mm
Comparaciones
Este laboratorio ha participado en la comparación internacional CCL-k4 de (Comite Consultivo de Longitud) anillos y tapones para la determinación del diámetro externo e interno obteniendo que las mediciones realizadas por el CENAM son equivalentes con las de otros paises Los resultados oficiales están en proceso de ser publicados por el laboratorio piloto (NIST) National Institute of Standards and Technology.
Para más detalle de los servicios de calibración, favor de consultar la página de CENAM .
