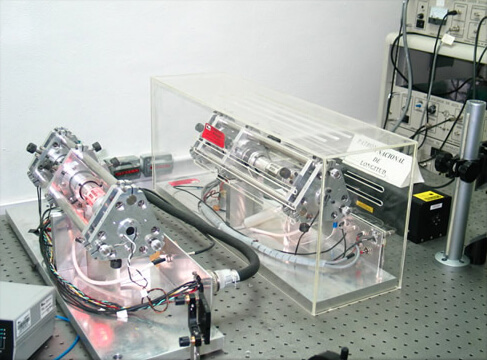

El CENAM tiene un conjunto de cuatro patrones primarios de longitud, “láseres de Helio-Neón estabilizados en frecuencia a » 473 THz, por medio de espectroscopía saturada de la transición 11-5 de la molécula de 127I2. La longitud de onda en el vacío (λ) correspondiente a esta frecuencia tiene un valor de » 633 nm.
Cada uno de estos láseres estabilizados en frecuencia cumple con las recomendaciones del CCL, aun cuando tienen características de construcción diferentes.
Los láseres estabilizados en frecuencia con que cuenta el CENAM se identifican según su época de servicio. Con lo que tenemos la nomenclatura de CENAM 1, CENAM 2, CENAM 3 y CENAM 4.
Los orígenes de la construcción de estos equipos son diversos, por lo que a continuación se hace una muy breve reseña de su origen. El CENAM 1 y el CENAM 4 son equipos comerciales fabricados por la compañía Winters Electro Optics. El CENAM 2 de construcción propia se fabricó en el CENAM, se le adaptó un control electrónico comercial marca AXIS y el CENAM 3 es un instrumento enteramente construido en el CENAM, incluyendo el control electrónico. En la siguiente tabla se detallan las características de cada instrumento.
| Características | CENAM 1 y CENAM 4 | CENAM 2 | CENAM 3 |
| Fabricante | Winters Electro Optics | CENAM | CENAM |
| Número de serie | 144 | - | - |
|
Valor de la longitud de onda en el vacío / nm
Componentes a 13 transición 11-5, R(127) molécula de 127I2 |
632.991 398 22 | 630.991 398 22 | 362.991 398 22 |
| Incertidumbre relativa expandida ( k=2) | 5 x 10-11 | 5 x 10-11 | 5 x 10-11 |
| Longitud de la cavidad resonante / cm | 26.5 | 34 | 37 |
| Potencia externa / mW | 86 | 90 | 90 |
| Tubo de ganancia / marca y modelo | R.E.O. LIRP,0051-BW | Melles Griot 05-LHB-290 | Melles Griot 05-LHB-290 |
| Frecuencia de modulación / kHz | 8.33 | 1.17 | 1.85 |
| Espejos, transmisión x 100 | |||
| Espejo 1 (localizado cercas de la celda de lodo) | 0.5 | 0.9 | 0.9 |
| Espejo 2 (junto al tubo de ganancia) | 0.65 | 0.9 | 0.9 |
| Radio de Curvatura / cm | |||
| Espejo 1 (localizado cercas de la celda de lodo) | Plano | Plano | Plano |
| Espejo 2 (junto al tubo de ganancia) | 30 | 60 | 60 |
| Celda de Yodo | |||
| Longitud de absorción / cm | 8 | 8 | 8 |
| Origen | BIPM - 207 | BIPM - 204 | BIPM - 206 |
| Fecha de llenado | 1993 | 1993 | 1993 |
Servicios:
Calibración de láseres He-Ne estabilizados en frecuencias con longitud de onda nominal de 633 nm
- Incertidumbre típica relativa del patrón: ± 5x10-11 (Incertidumbre de calibración depende del mensurando)
- Alcance: Láseres estabilizados en frecuencia He-Ne a 633
- Método: Medición de la diferencia de frecuencias entre patrón y mesurando a partir de un batido de frecuencias.
Servicios especiales
Medición de frecuencia dd pulsación de distanciómetros.
En este servicio se mide la frecuencia de pulsación de los láseres en el espectro invisible o infrarojo incorporados a los distanciometros, aun cuando dicha frecuencia de pulsación no es la única influencia en la incertidumbre de medición de los instrumentos es importante verificar su estabilidad y su valor.
Incertidumbre estimada: 2 Hz
Alcance: 10 Mhz a 100 Mhz
Método: Comparación a través de medida de frecuencias absolutas.
Medición de longitud de onda en el espectro visible mediante lambdámetros
Este servicio se realiza mediante un Lambdámetro de alta exactitud, el cual es un instrumento implementado a partir de un lambdámetro comercial, capaz de calibrar láseres estabilizados cuya longitud de onda se encuentre en el intervalo visible del espectro.
Este instrumento compara la longitud de onda de un láser de referencia contra la del láser bajo medición, durante la translación de un espejo móvil. La incertidumbre de calibración relativa, es mejor de 1x10 -7 (k = 2) en todo su intervalo de medición.
El laboratorio de láseres estabilizados ofrece el servicio de calibración de láseres estabilizados en longitudes de onda de 400 - 800 nm. Con incertidumbre suficientemente bajas tal y como lo requieren las aplicaciones interferométricas de la Metrología Dimensional.

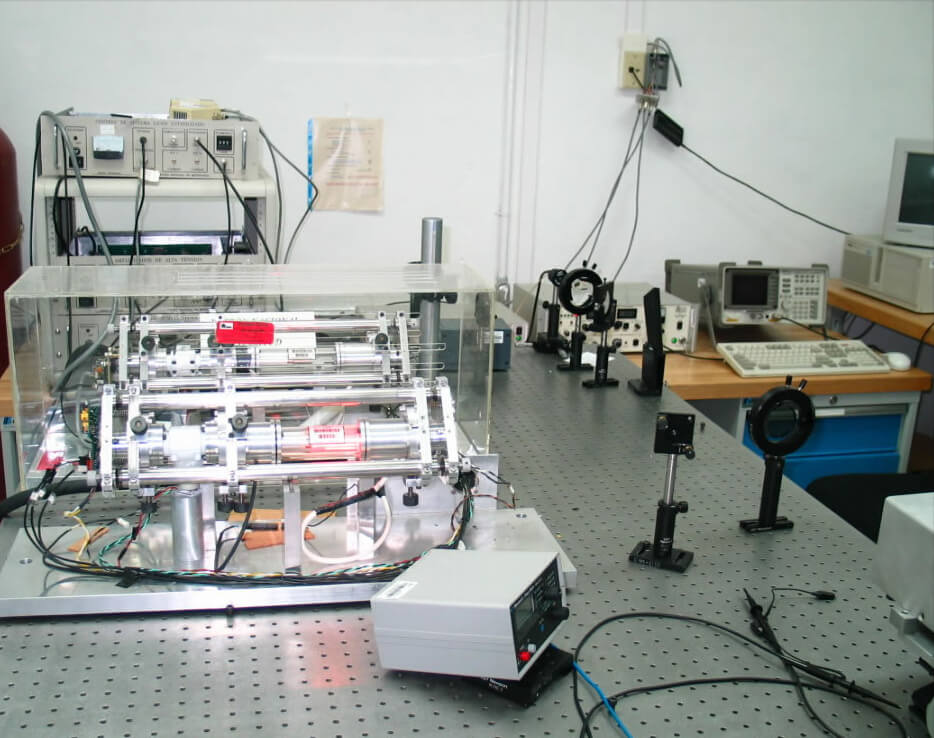

Este laboratorio se encuentra habilitado con condiciones de temperatura y vibración controlada.
La incertidumbre de calibración relativa: ±
Alcance: 400-800 nm
Método: Comparación de longitud de onda con lambdámetro de brazos
simétricos.
Proyectos desarrollados
Desarrollo de láseres estabilizados en frecuencia por el método de dos modos longitudinales
Lambdámetro de alta exactitud
Para más detalle de los servicios de calibración, favor de consultar la página de CENAM .
