Las mediciones angulares tienen gran importancia y aplicación en la metrología dimensional, pues son fundamentales en la definición de muchos de los parámetros de forma, además de emplearse para determinar las características de orientación de líneas, ejes, planos y dividir al círculo en sectores.
Dentro del sistema internacional de unidades se considera al ángulo plano como una magnitud adimensional derivada de la longitud y su unidad es el radian, sin embargo, es una unidad impráctica en manufactura y metrología y se adopta el uso del sistema sexagésimal de unidades.

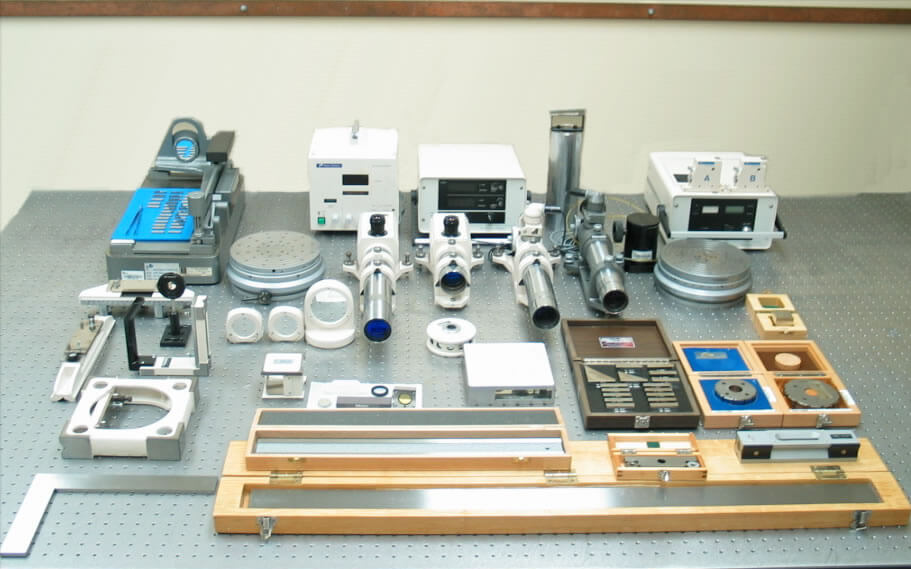

Para llevar a cabo los propósitos del laboratorio, se cuenta con un recinto de 5.6 m x 5.6 m x 3 m con ambiente controlado a ± 0.5 °C y patrones de la más alta exactitud, empezando por el patrón nacional de ángulo plano e instrumentación y patrones de trabajo tales como: autocolimadores, niveles electrónicos, láser interferómetro, bloques angulares, polígonos ópticos, mesas a índice, escuadras cilíndricas y planas, mesas de planitud y mesas ópticas entre otras.
Servicios

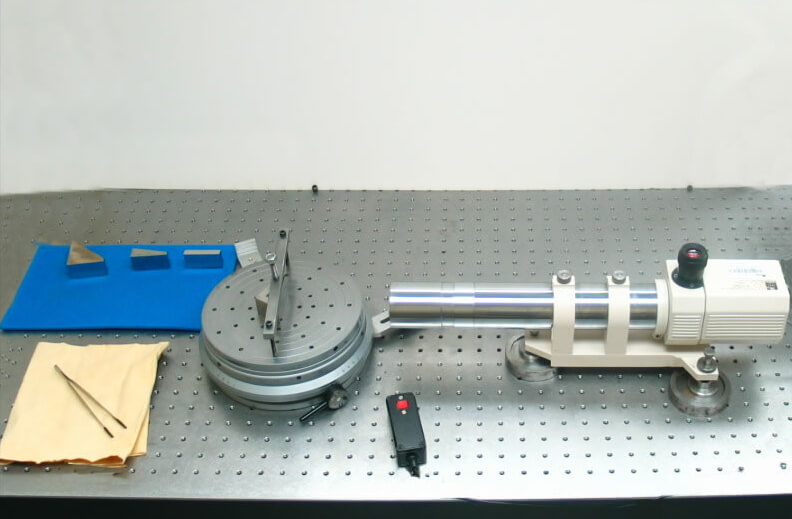

Bloques patrón angulares
- Incertidumbre:
- 0.2''
- Alcance:
- Bloques angulares cuyas caras de medición estén pulidas a espejo con planitud menor que 0.1 mm.
- Método:
- Comparación directa contra mesa a índice y técnica de autocalibración (bajo requerimiento si el bloque es múltiplo de 15').
Polígonos ópticos
- Incertidumbre:
- 0.1''
- Alcance:
- Polígonos de 3 a 72 lados, siendo el ángulo entre caras múltiplo de 15'.
- Método:
- Autocalibración usando dos mesas a índice y autocolimador.

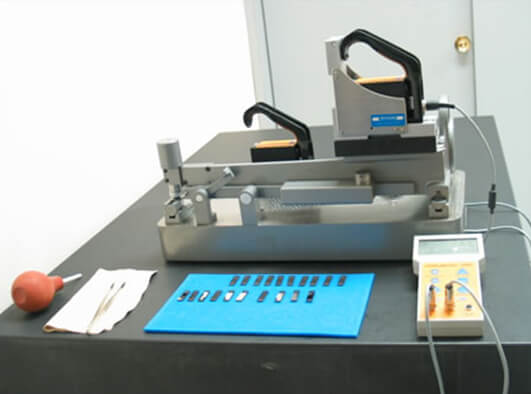

Niveles electrónicos diferenciales
- Incertidumbre:
- ± 0.4''
- Alcance:
- ± 10' y ± 200'
- Método:

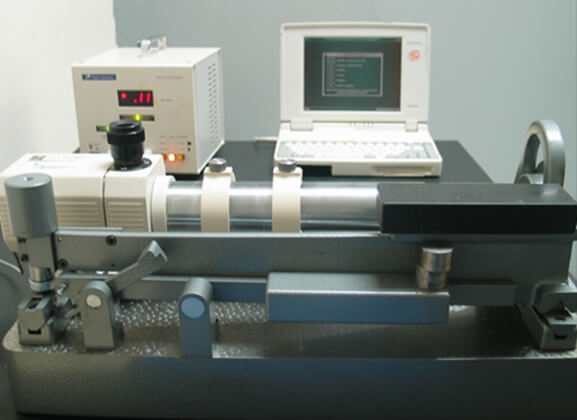

- Comparación directa contra generador de pequeños ángulos.
Niveles de burbujas micrométricos
- Incertidumbre:
- ± 0.5''
- Alcance:
- ± 10' y ± 200'
- Método:
- Comparación directa contra generador de pequeños ángulos.
Teodolitos y niveles ópticos
- Incertidumbre:
- ± 1''para eje acimut y ± 3'' para eje elevación.
- Alcance:
- 0 a 360° para eje acimut y ± 45° para eje elevación en dos posiciones.
- Método:
- comparación directa contra mesas a índice y autocolimador.
Escuadras ópticas
- Incertidumbre:
- ± 0.6''
- Alcance:
- Escuadras ópticas cuyas superficies ópticas de medición seas mayores a 20 mm y cuyas monturas no excedan 20 cm de lado.
- Método:
- Reversible empleando mesa a índice y autocolimador.
Láseres de Alineamiento.
- Incertidumbre:
- Según exactitud de los fotodetectores
- Alcance:
- E± 3 mm , ± 6 mm y ± 9 mm
- Método:
- Comparación directa contra escala de medición óptica o láser interferómetro
El laboratorio de ángulo brinda capacitación personal a través de:
- Cursos
- Estancias en el laboratorios de ángulo
- Asesorias especializadas
Servicios especiales
- Medición de parámetros de forma (rectitud, planitud y perpendicularidad)
- Evaluación de la capacidad técnica de laboratorios de medición de ángulo.
Para más detalle de los servicios de calibración, favor de consultar la página de CENAM .
