Descripción

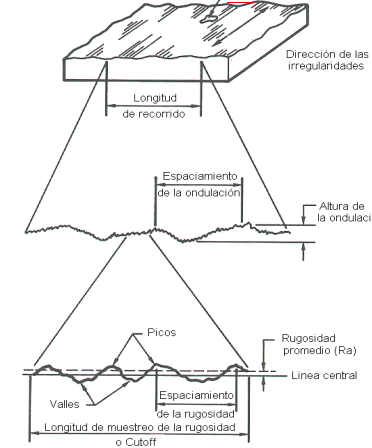

El tema del acabado superficial incluye las irregularidades microgeométricas conocidas como ondulación y rugosidad. Ambas se generan durante el proceso de fabricación; la ondulación resulta de la flexión de la pieza durante el maquinado, la falta de homogeneidad del material, liberación de esfuerzos residuales, deformaciones por tratamientos térmicos, vibraciones, entre otros.

La rugosidad (que es la huella digital de una pieza) son irregularidades provocadas por la herramienta de corte o elemento utilizado en su proceso de producción, corte, arranque y fatiga superficial.

Una pieza prefecta es una abstracción matemática la cual adicionalmente a las irregularidades microgeométricas contiene irregularidades macrogeométricas que son errores de forma asociados con la variación de tamaño de la pieza, paralelismo entre superficies, planitud, conicidad, redondez y cilindricidad.

No basta con saber que existen irregularidades en una superficie sino que tales irregularidades se le debe poner un número y con esta finalidad se han definido diferentes parámetros que caracterizan una superficie, los parámetros se designan con:

R:
para Rugosidad
W:
para Ondulación
P:
para el Perfil Primario

Y dentro de estos se subdividen en parámetros de amplitud, de espaciamiento y los parámetros híbridos que son una combinación de los dos anteriores.

Para cumplir con su objetivo el laboratorio cuenta con un sistema de medición compuesto de:

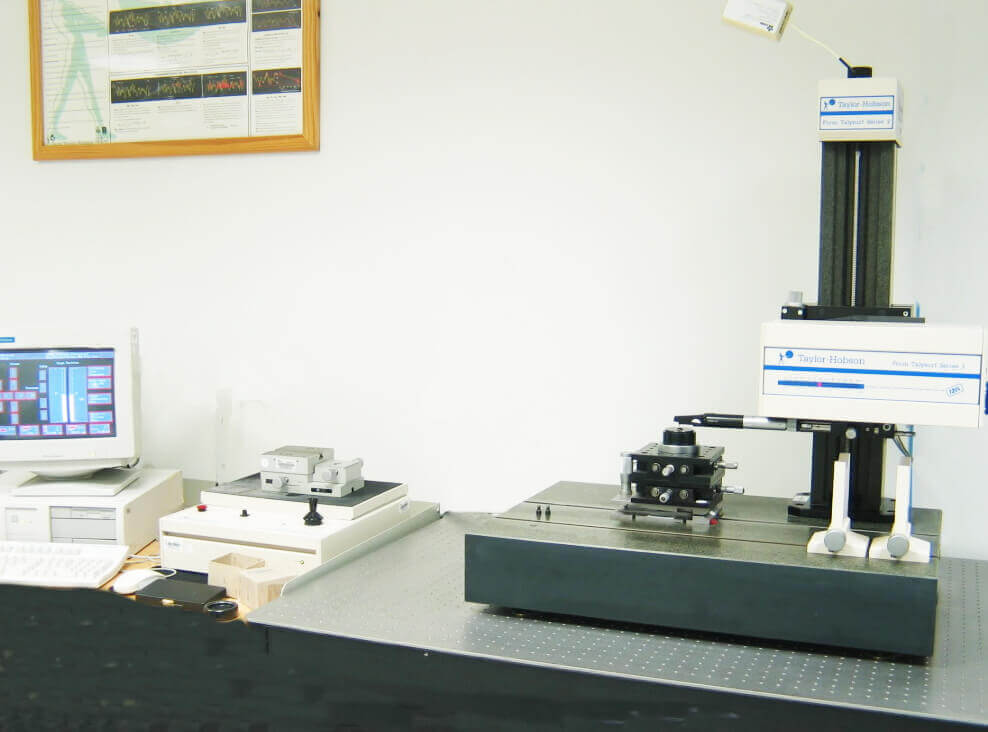

Perfilómetro con palpador inductivo y unidad de recorrido de 120 mm (eje x), columna motorizada con alcance de 450 mm (eje z) y las siguientes resoluciones en función del alcance de medición del palpador inductivo:

Alcance de medición del palpador mm Resolución nm
1 16
0.2 2
0.04 0.6

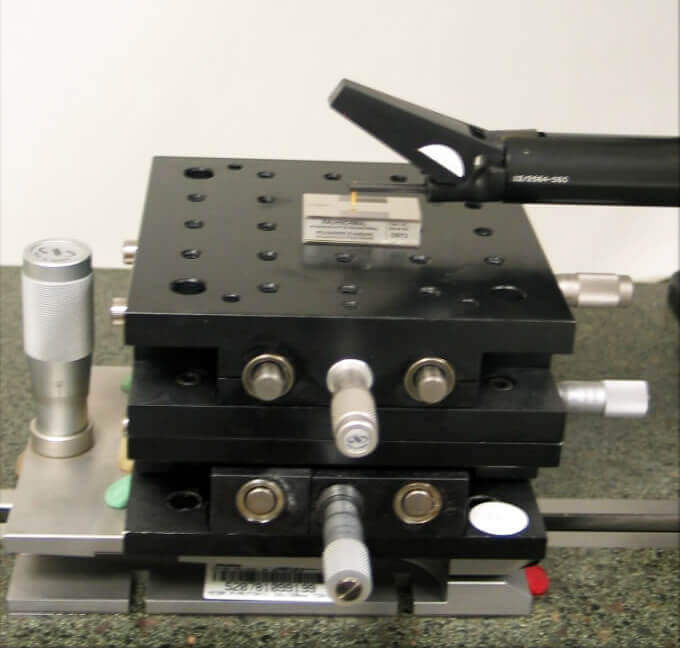

  • Esfera patrón para ajuste del palpador con diámetro de 25 mm
  • Patrón de escalones (ranuras) entre 0.03 µm y 10 µm de altura.
  • Patrones de rugosidad con perfiles periódicos e irregulares.
  • Palpadores cónicos, esféricos y toroidales con radio de la punta entre 2 µm y 10 µm

Servicios

  • Calibración de patrones de rugosidad.
  • Calibración de patrones de escalón.
  • Calibración de rugosímetros.

Método:Comparación

Patrones de rugosidad: Para parámetros promedio como Ra y Rq, etc.
U = ± (11 + 3.0 R) nm
Para parámetros de amplitud como Rz y Ry, etc.
U = ± (14 + 5.6 R) nm
Patrones de escalón Para escalones menores a 0.1 µm
U ± 15 nm
Para escalones de 0.1 µ hasta 100 µm
U = ± (22 + 0.5 h) nm
Rugosímetros Depende de las características y desempeño del instrumento.
Dónde: R: es valor nominal del parámetro de rugosidad en µm
h: es la altura del escalón en µm
La incertidumbre expandida U está en nm. El nivel de confianza del 95 % aproximadamente.

Servicios especiales

  • Medición de prototipos o piezas especiales.
  • Medición de rectitud y parámetros de rugosidad en navajas de afeitar

Para más detalle de los servicios de calibración, favor de consultar la página de CENAM .
