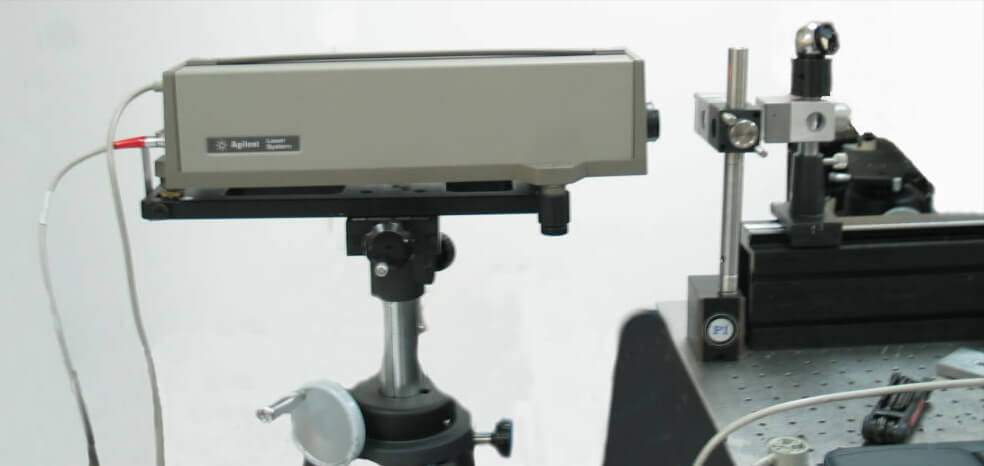

El laboratorio cuenta con cabezas láser estabilizadas, computadoras portátiles equipadas con las tarjetas de medición, software de calibración, equipo para monitoreo ambiental, equipo óptico para medir hasta 3 ejes simultáneamente con resolución de 10 nm, además cuenta también con equipo portátil de montaje.
El laboratorio dispone de mesas ópticas antivibraciones para mediciones de alta exactitud en laboratorio. Se tienen también en este laboratorio instrumentos diversos de medición de variables eléctricas, para hacer investigación en mejora de sistemas de medición, o como por ejemplo en dilatometría, o mediciones especiales requeridas por la industria u otros laboratorios. También se dispone de un Láser Tracker para mediciones tridimensionales hasta 20 metros.
Ademas el laboratorio también realiza verificaciones de interferómetros completos, esto consiste en una comparación completa de interferómetros de clientes contra interferómetro patrón.
Servicios
Rectitud
En patrones de Granito, Acero, ó Guías de Máquinmas de herramientas o de medición.
- Incertidumbre*:
- 70 nm (La incertidumbre de calibración depende de las condiciones de medición).
- Alcance:
- 15 m
- Método:
- Medición con óptica angular.
Perpendicularidad
Ejes en Máquinas.
- Incertidumbre*:
- 70 nm (La incertidumbre de calibración depende de las condiciones de medición).
- Alcance:
- 3.5 m
- Método:
- Medición de rectitud en dos ejes perpendiculares..
Perpendicularidad
Ejes en Máquinas.
- Incertidumbre*:
- 70 nm (La incertidumbre de calibración depende de las condiciones de medición).
- Alcance:
- 3.5 m
- Método:
- Medición de rectitud en dos ejes perpendiculares.
Calibración de escalas líneales in-situ
Se realiza en máquinas de medición ó en máquinas de manufactura incluso escalas sin montaje solo se requiere el lector.
- Incertidumbre*:
- 0.05 +1.7 um (La incertidumbre de calibración depende de las condiciones de medición).
- Alcance:
- 20 m
- Método:
- Comparación contra interferómetro.
Medición de Planitud
En mármoles ó planos de referencia de cualquier material.
- Incertidumbre*:
- 70 nm (La incertidumbre de calibración depende de las condiciones de medición).
- Alcance:
- 10 x 10 m
- Método:
- Union Jack.
* Relativa del método (Condiciones de laboratorio).
Dentro de las actividades principales del laboratorio se cuenta con la calibración por interferometría láser de escalas y encoders de máquinas de medición, además de realizar investigaciones en dilatometría y mediciones especiales con diversos instrumentos además de interferómetros.
Para más detalle de los servicios de calibración, favor de consultar la página de CENAM .
